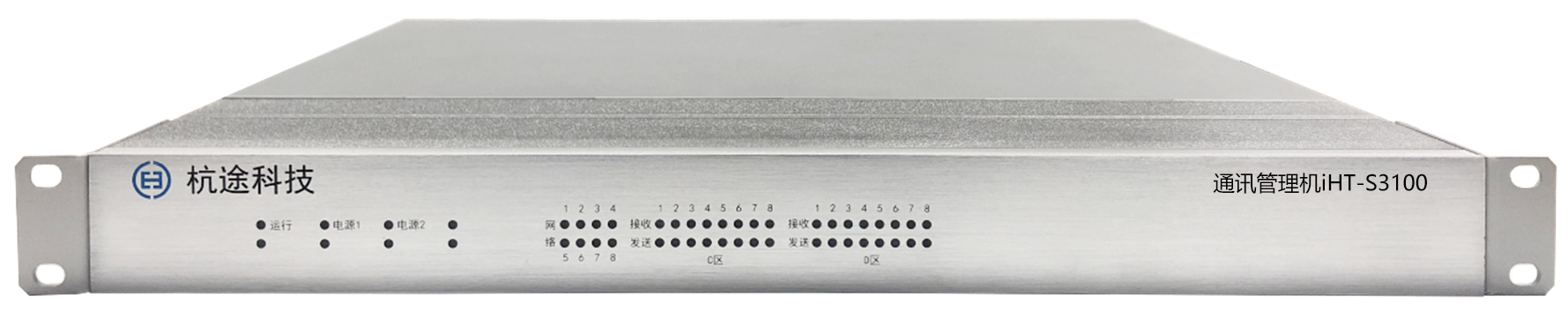

iHT-S3100系列通讯治理机选取RK3588J CPU，可支持Ubuntu（默认）、麒麟信安（额表产生授权用度）操作系统。
典型利用：
1. 变电站/开关所/配电站动环主机、通讯治理机、远动装置 ；
2. 光伏、风电通讯治理机（数据采集、正反向隔离传输） ；
3. 水电站通讯治理机、远动装置 ；
4. 自主可控嵌入式推算机（提供硬件和系统）。

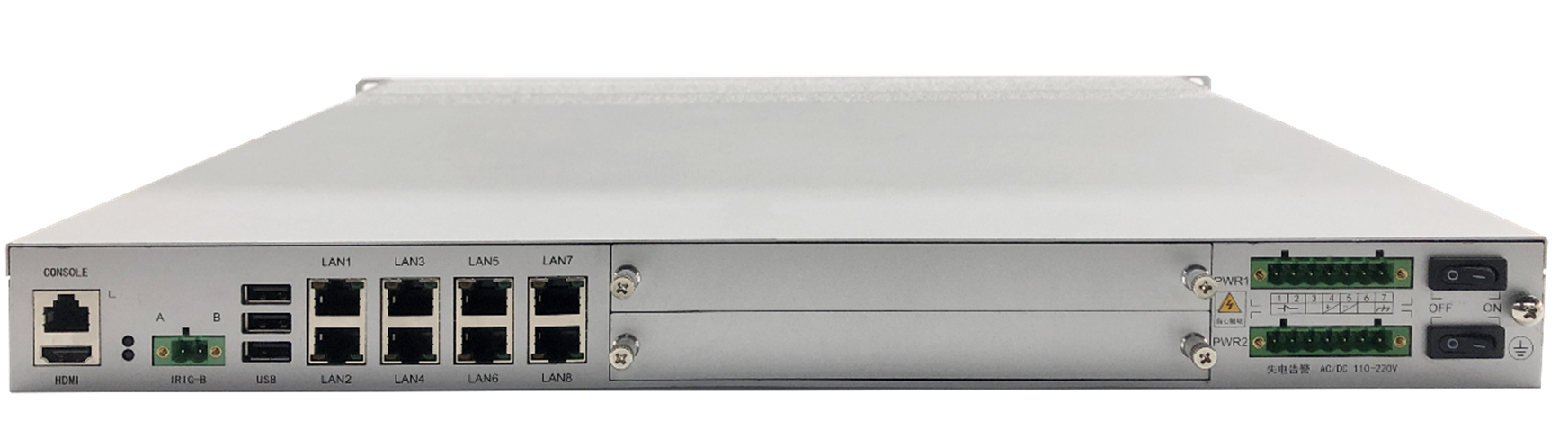

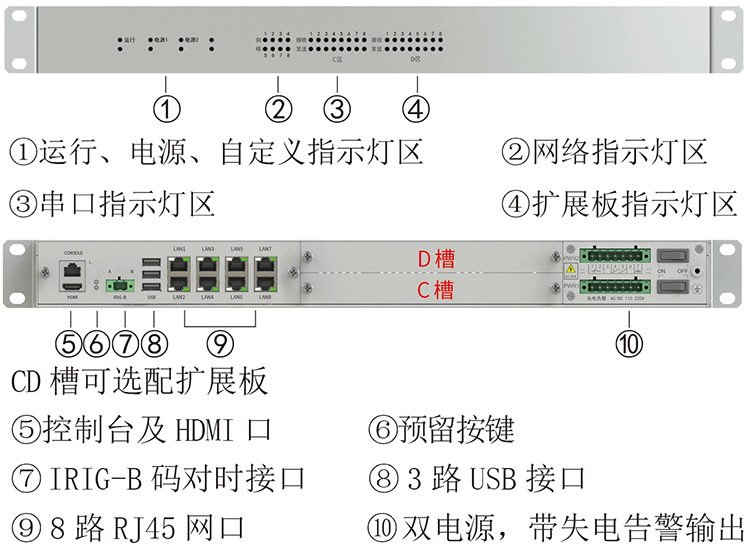

图1 iHT-S3100接口注明图
| 序号 | 名称 | 参数 | |
| 1 | 电源 | 数量 | 2路，带失电告警、电源开关 |
| 工作电压 | AC/DC 110V、220V | ||
| 功耗 | < 30W | ||
| 2 | 主板配置 | CPU | RK3588J ARM64 八核，4×A76（2.0GHz）+4×A55（1.7GHz） |
| RAM | 默认8GB，可定造16GB | ||
| 存储 | eMMC64GB | ||
| 可选配2.5寸SATA硬盘（数据盘） | |||
| 网口 | 8×RJ45，10/100/1000Mbps自适应 ；其中网口8可切换为M.2 NVME硬盘 | ||
| 节造台 | 1×RJ45（RS232） | ||
| 显示接口 | 1×HDMI | ||
| 对时接口 | 1×IRIG-B（RS485差分方式） | ||
| USB接口 | 3×USB，其中1路支持USB 3.0（底部） | ||
| 按键 | 2（仅预留） | ||
| 3 | 扩大能力 | 扩大板数量 | 最多2块 |
| 4 | 扩大板 | 串口扩大板 | 8串口：6×RS232/RS485+2×RS485 |
| 串口扩大板 | 16串口：12×RS232/485+4×RS485（占用2个槽号） | ||
| 串口扩大板 | 8×RS232/RS485+故障、异 ？觯ㄕ加2个槽） | ||
| 网口扩大板 | 4路RJ45（10/100/1000Mbps ）+2路CAN2.0 | ||
| 开关量扩大板 | 8×DI+4×DO：DI内置24VDC电源，只允许接入无源接点（干接点） ；DO默认触点容量30VDC 5A、250VAC 5A | ||
| 开关量扩大板 | 8×ADI+8×DO：可适配无源接点（干接点）、12/24VDC有源接点（湿接点），DO默认容量30VDC 1A、250VAC 1A | ||
| 仿照量扩大板 | 16×AI（非同步）：4-20mA | ||
无线扩大板 | 4G全网通或5G全网通（D槽） | ||
加密扩大板 | 1-2块一兆型纵向加密、4G/5G扩大板（D槽） | ||
| 5 | 机械个性 | 装置方式 | 19" 1U 机架式装置 |
| 尺寸 | 440×370×44.5mm | ||
| 6 | 工作环境 | 工作温度 | -25℃～+55℃ |
| 工作湿度 | 5%～95% 无冷凝 | ||
| 7 | 电磁兼容 | 高频滋扰 | 4级，2.5 kV(p) |
| 静电放电抗扰度 | 4级，接触放电±8KV，空气放电±15KV | ||
| 射频电磁场辐射抗扰度 | 3级，10V/M | ||
| 电急剧瞬变脉冲群抗扰度 | 4级，电源±4KV，信号±2KV | ||
| 浪涌（冲击）抗扰度 | 4级，电源±4KV | ||
| 射频场感应的传导骚扰抗扰度 | 3级，140dbuv | ||
| 工频磁场抗扰度 | 4级，100A/m | ||
| 脉冲磁场抗扰度 | 5级，1000A/m | ||
| 阻尼振荡磁场抗扰度 | 5级，100A/m | ||
| 电压暂降、短时中断和电压变动的抗扰度 | 电压中断 Ui 100% 0.5S（B类，如需A类，请提前奉告） | ||
| 8 | 介质强度 | 电源口对地 | 1500V |
| 通讯口对地 | 500V | ||
| 通讯口对电源口 | 1500V | ||
| 9 | 冲击电压 | 电源口对地 | 5kV |
| 通讯口对地 | 1kV | ||
| 10 | 绝缘电阻 | 电源口对地 | >5M |
| 通讯口对地 | >5M | ||
| 通讯口对电源口 | >5M | ||

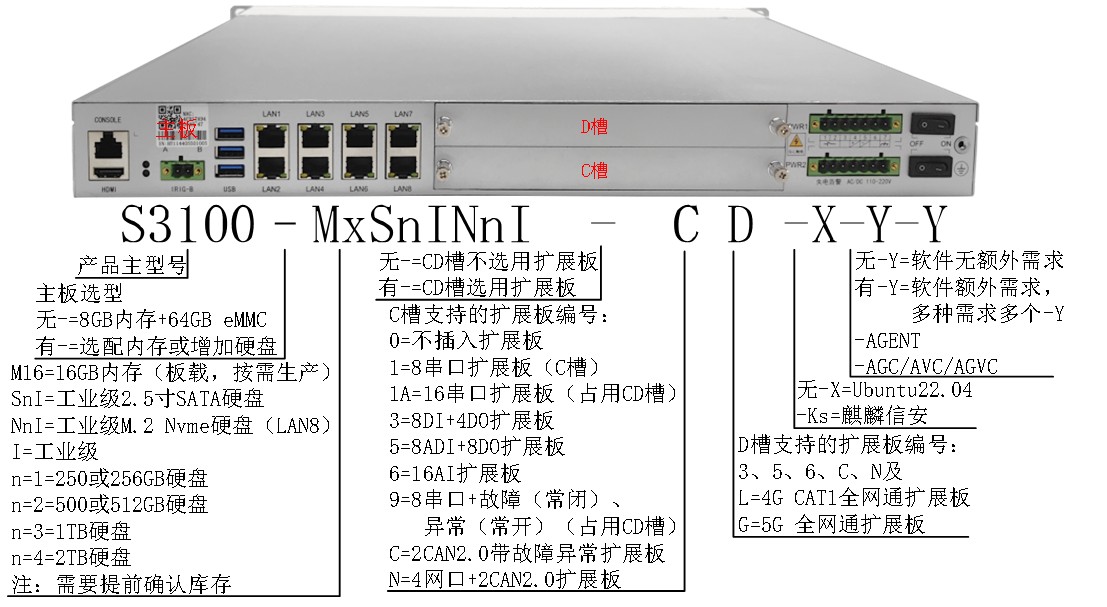

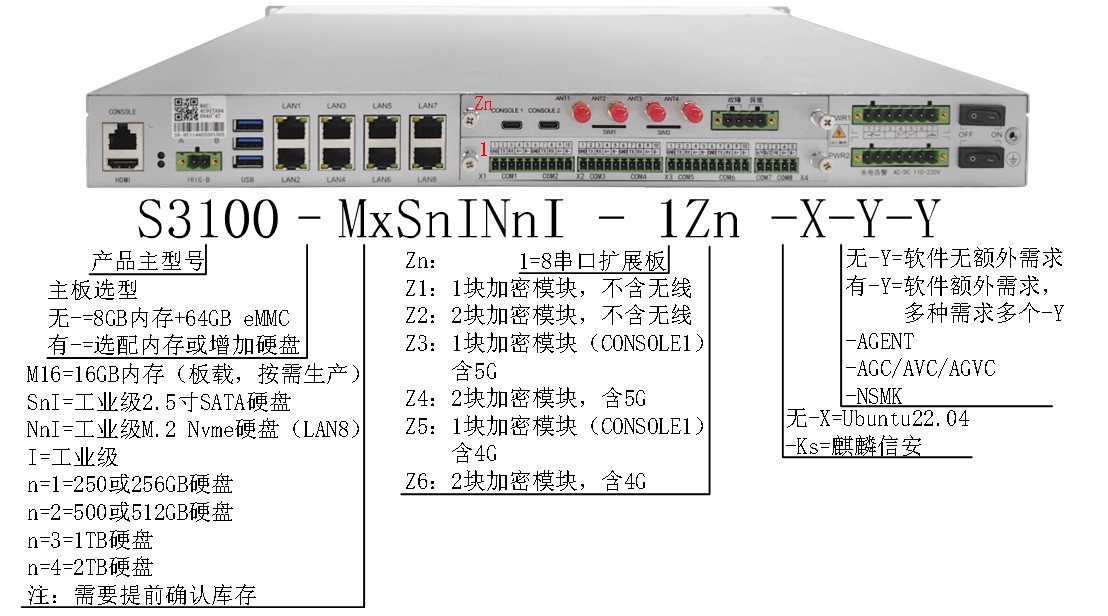

本产品定名规定为：iHT-S3100-MxSnINnI-CD-X-Y-Y，详情如下：
常用扩大板编号及视图如下：
编号 | 规格及视图 |
1 | 1： 8串口扩大板：6×RS232/RS485自适应+2×RS485 1A：16串口扩大板：(6×RS232/RS485自适应+2×RS485)×2 |
| |
3 | 8DI+4DO扩大板：DI内置24VDC电源，只允许接入无源接点（干接点） ；DO默认触点容量30VDC 5A、250VAC 5A |
| |
5 | 8ADI+8DO扩大板：可适配无源接点（干接点）、12/24VDC有源接点（湿接点），DO默认容量30VDC 1A、250VAC 1A |
| |
6 | 16仿照量扩大板： 4-20mA |
| |

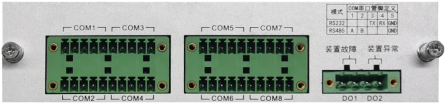

9 | 8串口带开出扩大板：8×RS232/RS485自适应+故障、异 ？ |
|

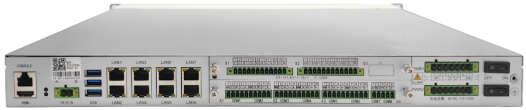

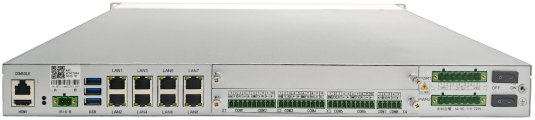

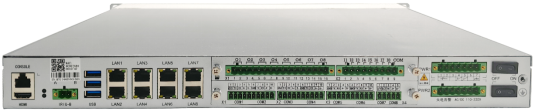

主板与扩大板组合的型号较多，本处列举了常用型号：
产品型号 | 规格 |
iHT-S3100-1 | 8网 + 8串口 |
| |

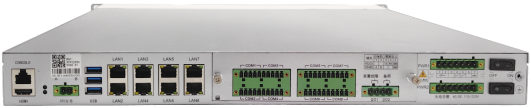

iHT-S3100-9 8网 + 8串口带故障、异常输出 | |
| |

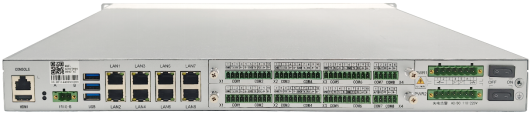

iHT-S3100-1A | 8网 + 16串口 |
| |

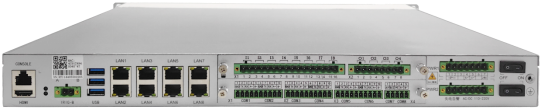

iHT-S3100-13 | 8网 + 8串口 + 8DI4DO |
| |
iHT-S3100-15 | 8网 + 8串口 + 8ADI8DO |
| |
iHT-S3100-16 | 8网 + 8串口 + 16AI（4-20mA） |
| |

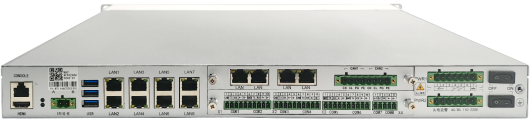

iHT-S3100-1N | 8网 + 8串口 + 4网2CAN（需提前订货） |
| |
iHT-S3100系列加密机型型号为iHT-S3100-1Zn，该机型具备以下职能：
1) 可选配1-2块一兆型纵向加密认证 ？椋ū匾鞫热峡赡谥眯鸵徽鬃菹蚣用芊绞剑4G或5G全网通 ？ ；
? 使用RJ45口作为加密表网口时，必要占用主板1个RJ45网口 ；
? 建议主板至少预留1个网口作为加密及利用软件调试口。
2) 可选配Ubuntu或麒麟信安操作系统 ；
3) 可选配网络安全监测装置II型软件（-NSMK）职能、探针（-AGENT）职能 ；
4) 可选配光伏群调群控（-AGC/AVC/AGVC）职能。
